โรงจอดรถเสาเหล็ก 5 แถว



01.ตัวอย่างฐานเสา สำหรับฐานราก

02.ขุดหลุม สำหรับเตรียมทำฐานเสา

03.ผังสำหรับโรงจอดรถ หน้ากว้าง 589.8cm.  ลึก 500cm.

04.วิธีเตรียมแผ่นเพลตเหล็กที่วัดระดับไว้แล้ว ตอนเทพื้นปู เพื่อให้ง่ายต่อการจัดตำแหน่ง

05.ตั้งเสาหลักทั้ง 4 มุม เพื่อเตรียมขึ้นโครง

06.เสาด้านหน้า ใช้เหล็ก 4" x 2" 2.3mm.  ความสูง 296cm. ระยะวางคานรัดคอ 270cm.

07.ระยะห่างของเสา 5แถว เสาด้านนอกใช้เหล็ก 4"x2" เสาด้านในใช้เหล็ก 3"x1 1/2" 2.0mm. ความสูงเท่ากับเสาด้านนอก

08.ขนาดและแบบการตัดเหล็กเพื่อรองรับคานรัดคอ

08.ขนาดและการตัดเหล็ก เทคนิคการตั้งเสา ตั้งเสามุมด้านนอก ทั้าด้านหน้าและด้านหลัง แล้วนำคานรัดคอขึ้นตำแหน่ง จากนั้นก็ค่อยหาระยะ ของเสาต้นอื่นๆ ต่อไป

09.ความสูงเสาด้านหลัง ความสูง 265.8cm.  ระยะคานรัดคอ 240cm.

09.ขนาดและการตัดหัวเสา

10.ตัวอย่างการขึ้นโครงหลัก

11.ขนาดของเหล็กคานรัดคอ 4"x2"

12.ตำแหน่งววางคานรัดคอ โดยยื่นออกด้านหน้า 50cm. ทั้งด้านหน้าและด้านหลัง

13.ระยะห่างเหล็กรัดคอ และจันทัน

14.ติดตั้งโครงเหล็ก 6"x2" 2.0 mm. เหล็กเต็มเส้นทั้ง 4มุม

15.วางเหล็ก 6"x2" บนเหล็ก 4"x2" ที่ระยะ 1" เพื่อสำหรับวางเหล็กแป 2"x1"

16.ระยะห่างการวางแป คู(ปรับขนาดได้ตามใจชอบ)

17.ติดตั้งโครงสำหรับรองรับรางน้ำฝน

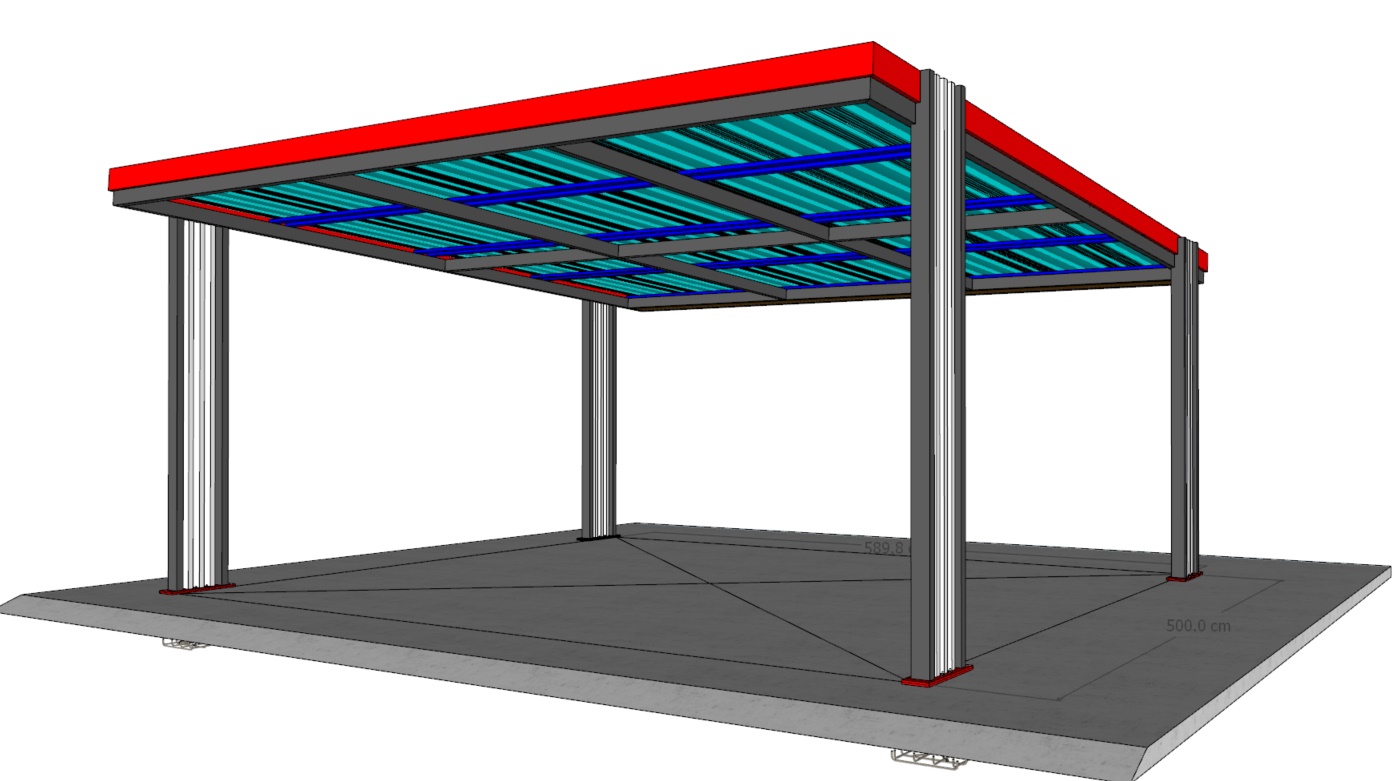

   ตัวอย่างภาพเรนเดอร์

   รายการสั่งเหล็ก



รายการเหล็ก ณ วันที่ 30/10/2563  ราคาอาจแตกต่างกันแล้วแต่ละพื้นที่  ยังไม่รวมอุปกรณ์อื่นๆ

ช่อง HOME IDEA นำเสนอเพื่อเป็นไอเดีย รูปแบบสามารถปรับปรุงได้ ตามความต้องการของเจ้าของบ้าน

การก่อสร้าง ต้องติดต่อช่างในพื้นที่จังหวัดนั้นๆ
